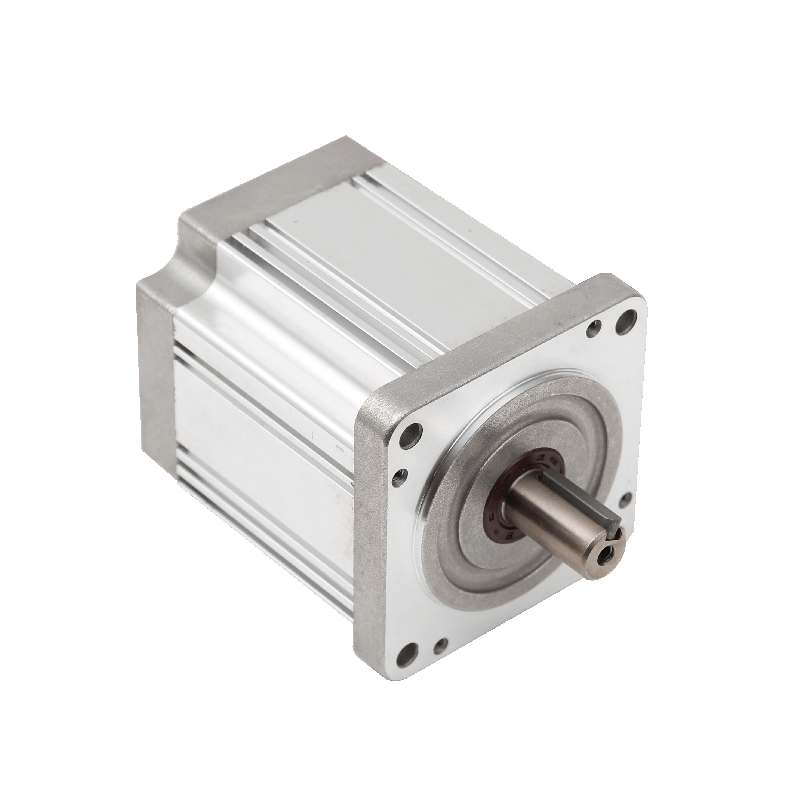

80无刷电机

一、概括：



 菲诺尔80mm系列直流无刷电机，基于业界先进的磁路设计方案。在选材上，采用稀土材料转子及菲诺尔斜绕组专利技术的有机结合，确保电机的输出力矩及动态响应指标最高。无刷电子换向，没有换向火花，安全、环保。没有齿槽效应，转子经动态平衡，运行宁静、平滑。无级调速，调速范围广，过载能力强。可内置驱动器电路；也很方便匹配不同的高精密齿轮减速箱，获得低转速时更大力矩输出。





二、产品特点：



●体积小，扭力大，噪音低，寿命长，效率高，精度准。

●输出轴径 、轴长、及出轴方式可根据用户需求订制。

●用户可选择有、无霍尔驱动。

●端盖可用铝合金或不锈钢材料。

●工作电压、运行转速可根据用户需求订制。200Rpm-40000Rpm

●电机极对数、霍尔传感器角度可根据用户需求订制。

●可选配：减速结构、刹车器、内置驱动器。

●轴承型式：含油轴承或滚动轴承。





三、规格参数：



型号 Model	额定电压 Rated voltage (VDC)	额定功率 Rated power (KW)	额定扭矩 Rated torque (Nm)	额定转速Rated speed (RPM)	额定电流 Rated electric current (A)	瞬时最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
80BF0140U30-24VD	24	0.14	1.3	1000	7.09	4	0.4
80BF0270U30-24VD	24	0.27	1.3	2000	14.18	4	0.8
80BF0410U30-24VD	24	0.41	1.3	3000	21.27	4	1.2
80BF0250U30-24VD	24	0.25	2.4	1000	13.09	7.5	0.8
80BF0500U30-24VD	24	0.5	2.4	2000	26.18	7.5	1.5
80BF0750U30-24VD	24	0.75	2.4	3000	39.27	7.5	2.3
80BF0350U30-24VD	24	0.35	3.3	1000	18	10	1
80BF0690U30-24VD	24	0.69	3.3	2000	35.99	10	2.1
80BF1040U30-24VD	24	1.04	3.3	3000	53.99	10	3.1
80BF0950U30-48VD	48	0.95	3	3000	27	9.0	2.85
80BF0700U30-48VD	48	0.7	2.2	3000	20.2	6.6	2.1
80BF0530U30-48VD	48	0.53	1.7	3000	15	5.1	1.59
80BF0280U30-48VD	48	0.28	0.9	3000	7.6	2.7	0.84
80BF0250U30-48VD	48	0.251	0.8	3000	7	2.4	0.753
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0251U30-48VD	48	0.251	0.8	3000	7	2.4	0.753
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0377U30-48VD	48	0.377	1.2	3000	10.5	3.6	1.131
80BF0313U30-48VD	48	0.313	1	3000	8.7	3.0	0.939
80BF0140U30-48VD	48	0.14	1.3	1000	3.54	4	0.4
80BF0270U30-48VD	48	0.27	1.3	2000	7.09	4	0.8
80BF0410U30-48VD	48	0.41	1.3	3000	10.63	4	1.2
80BF0820U30-48VD	48	0.82	1.3	6000	24.31	4	2.5
80BF0250U30-48VD	48	0.25	2.4	1000	6.54	7.5	0.8
80BF0500U30-48VD	48	0.5	2.4	2000	13.09	7.5	1.5
80BF0750U30-48VD	48	0.75	2.4	3000	19.63	7.5	2.3
80BF1510U30-48VD	48	1.51	2.4	6000	44.88	7.5	4.5
80BF0350U30-48VD	48	0.35	3.3	1000	9	10	1
80BF0690U30-48VD	48	0.69	3.3	2000	18	10	2.1
80BF1040U30-48VD	48	1.04	3.3	3000	27	10	3.1
80BF2070U60-48VD	48	2.07	3.3	6000	61.71	10	6.2
80BF0400U30-220VD	220	0.4	1.27	3000	3.3	3.8	1.2
80BF0550U30-220VD	220	0.55	1.75	3000	4.5	5.3	1.65
80BF0313U30-310VD	310	0.313	1	3000	1.4	3.0	0.939
80BF0470U30-310VD	310	0.47	1.5	3000	2.1	4.5	1.41
80BF0500U30-310VD	310	0.5	1.6	3000	2.2	4.8	1.5
80BF0627U30-310VD	310	0.627	2	3000	2.7	6.0	1.881
80BF0785U30-310VD	310	0.785	2.5	3000	3.4	7.5	2.355
80BF0880U30-310VD	310	0.88	2.8	3000	3.8	8.4	2.64
注：电机可根据客户要求定制电机参数、出轴方式及添加适配减速箱、刹车器、编码器等！

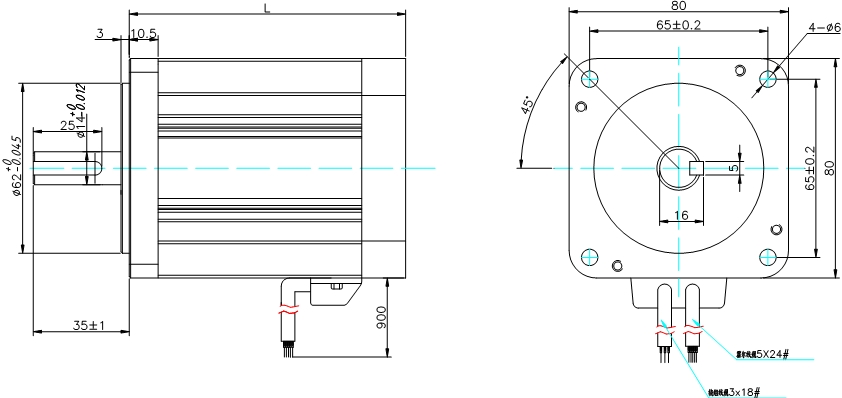

单位UNIT:mm(inch)






四、无刷电机应用领域:





菲诺尔无刷电机目前已广泛应用于工业自动化、物流分拣、医疗设备、智能家居、安防监控、工业风扇、光伏发电、风力发电等各行业！



我们可以根据您的要求改变电机轴的尺寸形状、绕线规格等 、如有需要请和我们公司的销售人员联系。
