一、概括：
菲诺尔86mm系列直流无刷电机，基于业界先进的磁路设计方案。在选材上，采用稀土材料转子及菲诺尔斜绕组专利技术的有机结合，确保电机的输出力矩及动态响应指标最高。无刷电子换向，没有换向火花，安全、环保。没有齿槽效应，转子经动态平衡，运行宁静、平滑。无级调速，调速范围广，过载能力强。可内置驱动器电路；也很方便匹配不同的高精密齿轮减速箱，获得低转速时更大力矩输出。
二、产品特点：
●体积小，扭力大，噪音低，寿命长，效率高，精度准。
●输出轴径 、轴长、及出轴方式可根据用户需求订制。
●用户可选择有、无霍尔驱动。
●端盖可用铝合金或不锈钢材料。
●工作电压、运行转速可根据用户需求订制。200Rpm-40000Rpm
●电机极对数、霍尔传感器角度可根据用户需求订制。
●可选配：减速结构、刹车器、内置驱动器。
●轴承型式：含油轴承或滚动轴承。
三、规格参数：
型号
Model |
额定电压
Rated voltage
(VDC) |
额定功率
Rated power
(KW) |
额定扭矩
Rated torque
(Nm) |
额定转速Rated speed
(RPM) |
额定电流
Rated electric
current
(A) |
瞬时最大扭力Instantaneous
torque
(Nm) |
最大功率Maximum power
(KW) |
|
86BF0250U30-24VD |
24 |
0.25 |
0.8 |
3000 |
14 |
2.4 |
0.75 |
|
86BF0500U30-36VD |
36 |
0.5 |
1.6 |
3000 |
18.5 |
4.8 |
1.5 |
|
86BF0140U30-48VD |
48 |
0.14 |
0.44 |
3000 |
3.6 |
1.3 |
0.42 |
|
86BF0220U30-48VD |
48 |
0.22 |
0.7 |
3000 |
5.73 |
2.1 |
0.66 |
|
86BF0250U30-48VD |
48 |
0.25 |
0.8 |
3000 |
5.6 |
2.4 |
0.75 |
|
86BF0330U30-48VD |
48 |
0.33 |
1.05 |
3000 |
8.27 |
3.2 |
0.99 |
|
86BF0400U30-48VD |
48 |
0.4 |
1.27 |
3000 |
10 |
3.8 |
1.2 |
|
86BF0440U30-48VD |
48 |
0.44 |
1.4 |
3000 |
11 |
4.2 |
1.32 |
|
86BF0500U30-48VD |
48 |
0.5 |
1.6 |
3000 |
12 |
4.8 |
1.5 |
|
86BF0750U30-48VD |
48 |
0.75 |
2.4 |
3000 |
21 |
7.2 |
2.25 |
|
86BF0800U30-48VD |
48 |
0.8 |
2.54 |
3000 |
18.6 |
7.6 |
2.4 |
|
86BF0660U30-310VD |
310 |
0.66 |
2.1 |
3000 |
2.8 |
6.3 |
1.98 |
|
86BF0750U30-310VD |
310 |
0.75 |
2.4 |
3000 |
3.3 |
7.2 |
2.25 |
|
注：电机可根据客户要求定制电机参数、出轴方式及添加适配减速箱、刹车器、编码器等！ |

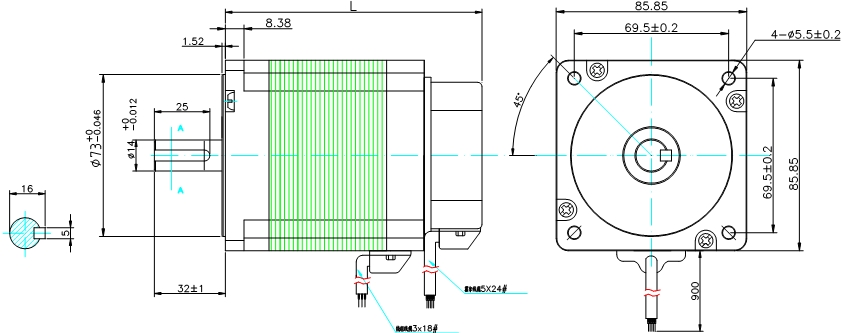

单位UNIT:mm(inch)
四、无刷电机应用领域:
菲诺尔无刷电机目前已广泛应用于工业自动化、物流分拣、医疗设备、智能家居、安防监控、工业风扇、光伏发电、风力发电等各行业！
我们可以根据您的要求改变电机轴的尺寸形状、绕线规格等 、如有需要请和我们公司的销售人员联系。
