一、概括：

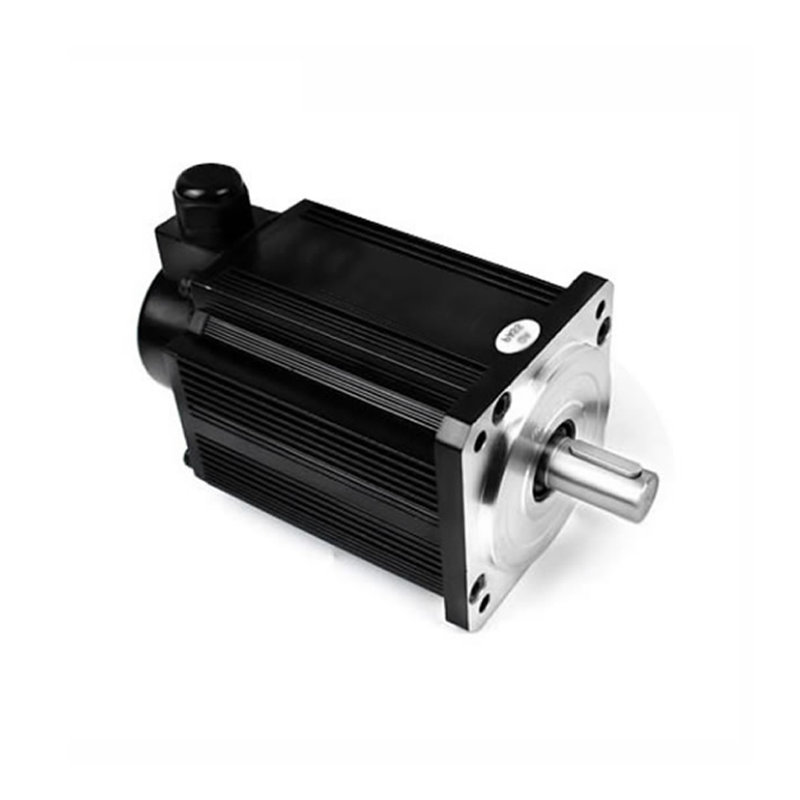

菲诺尔130mm系列直流无刷电机，基于业界先进的磁路设计方案。在选材上，采用稀土材料转子及菲诺尔斜绕组专利技术的有机结合，确保电机的输出力矩及动态响应指标最高。无刷电子换向，没有换向火花，安全、环保。没有齿槽效应，转子经动态平衡，运行宁静、平滑。无级调速，调速范围广，过载能力强。可内置驱动器电路；也很方便匹配不同的高精密齿轮减速箱，获得低转速时更大力矩输出。
二、产品特点：
●体积小，扭力大，噪音低，寿命长，效率高，精度准。
●输出轴径 、轴长、及出轴方式可根据用户需求订制。
●用户可选择有、无霍尔驱动。
●端盖可用铝合金或不锈钢材料。
●工作电压、运行转速可根据用户需求订制。200Rpm-40000Rpm
●电机极对数、霍尔传感器角度可根据用户需求订制。
●可选配：减速结构、刹车器、内置驱动器。
●轴承型式：含油轴承或滚动轴承。
三、规格参数：
型号
Model |
额定电压
Rated voltage
(VDC) |
额定功率
Rated power
(KW) |
额定扭矩
Rated torque
(Nm) |
额定转速Rated speed
(RPM) |
额定电流
Rated electric
current
(A) |
瞬时最大扭力Instantaneous
torque
(Nm) |
最大功率Maximum power
(KW) |
|
130BF0400U10-24VD |
24 |
0.4 |
4 |
1000 |
20.5 |
12 |
1.3 |
|
130BF0800U20-24VD |
24 |
0.8 |
4 |
2000 |
41.1 |
12 |
2.5 |
|
130BF1300U30-24VD |
24 |
1.3 |
4 |
3000 |
61.6 |
12 |
3.8 |
|
130BF0600U10-24VD |
24 |
0.6 |
6 |
1000 |
30.8 |
18 |
1.9 |
|
130BF1300U20-24VD |
24 |
1.3 |
6 |
2000 |
61.6 |
18 |
3.8 |
|
130BF1900U30-24VD |
24 |
1.9 |
6 |
3000 |
92.4 |
18 |
5.7 |
|
130BF0800U10-24VD |
24 |
0.8 |
7.7 |
1000 |
39.5 |
23 |
2.4 |
|
130BF1600U20-24VD |
24 |
1.6 |
7.7 |
2000 |
79 |
23 |
4.8 |
|
130BF2400U30-24VD |
24 |
2.4 |
7.7 |
3000 |
118.6 |
23 |
7.3 |
|
130BF1000U10-24VD |
24 |
1 |
10 |
1000 |
51.3 |
30 |
3.1 |
|
130BF2100U20-24VD |
24 |
2.1 |
10 |
2000 |
102.7 |
30 |
6.3 |
|
130BF3100U30-24VD |
24 |
3.1 |
10 |
3000 |
154 |
30 |
9.4 |
|
130BF1600U10-24VD |
24 |
1.6 |
15 |
1000 |
77 |
40 |
4.7 |
|
130BF3100U20-24VD |
24 |
3.1 |
15 |
2000 |
154 |
40 |
9.4 |
|
130BF4700U30-24VD |
24 |
4.7 |
15 |
3000 |
231 |
40 |
14.1 |
|
130BF0400U10-48VD |
48 |
0.4 |
4 |
1000 |
10.3 |
12 |
1.3 |
|
130BF0800U20-48VD |
48 |
0.8 |
4 |
2000 |
20.5 |
12 |
2.5 |
|
130BF1300U30-48VD |
48 |
1.3 |
4 |
3000 |
30.8 |
12 |
3.8 |
|
130BF2500U60-48VD |
48 |
2.5 |
4 |
6000 |
74.8 |
12 |
7.5 |
|
130BF0600U10-48VD |
48 |
0.6 |
6 |
1000 |
15.4 |
18 |
1.9 |
|
130BF1300U20-48VD |
48 |
1.3 |
6 |
2000 |
30.8 |
18 |
3.8 |
|
130BF1900U30-48VD |
48 |
1.9 |
6 |
3000 |
46.2 |
18 |
5.7 |
|
130BF3800U60-48VD |
48 |
3.8 |
6 |
6000 |
112.2 |
18 |
11.3 |
|
130BF0800U10-48VD |
48 |
0.8 |
7.7 |
1000 |
19.8 |
23 |
2.4 |
|
130BF1600U20-48VD |
48 |
1.6 |
7.7 |
2000 |
39.5 |
23 |
4.8 |
|
130BF2400U30-48VD |
48 |
2.4 |
7.7 |
3000 |
59.3 |
23 |
7.3 |
|
130BF4800U60-48VD |
48 |
4.8 |
7.7 |
6000 |
144 |
23 |
14.5 |
|
130BF1000U10-48VD |
48 |
1 |
10 |
1000 |
25.7 |
30 |
3.1 |
|
130BF2100U20-48VD |
48 |
2.1 |
10 |
2000 |
51.3 |
30 |
6.3 |
|
130BF3100U30-48VD |
48 |
3.1 |
10 |
3000 |
77 |
30 |
9.4 |
|
130BF6300U60-48VD |
48 |
6.3 |
10 |
6000 |
187 |
30 |
18.8 |
|
130BF1600U10-48VD |
48 |
1.6 |
15 |
1000 |
38.5 |
40 |
4.7 |
|
130BF3100U20-48VD |
48 |
3.1 |
15 |
2000 |
77 |
40 |
9.4 |
|
130BF4700U30-48VD |
48 |
4.7 |
15 |
3000 |
115.5 |
40 |
14.1 |
|
130BF1255U20-310VD |
310 |
1.255 |
6 |
2000 |
5 |
18.0 |
3.765 |
|
130BF1675U20-310VD |
310 |
1.675 |
8 |
2000 |
6.7 |
24.0 |
5.025 |
|
130BF2092U20-310VD |
310 |
2.092 |
10 |
2000 |
8.5 |
30.0 |
6.276 |
|
130BF2510U20-310VD |
310 |
2.51 |
12 |
2000 |
10 |
36.0 |
7.53 |
|
130BF1000U30-310VD |
310 |
1 |
4.69 |
3000 |
8.5 |
14.1 |
3 |
|
130BF1500U30-310VD |
310 |
1.5 |
7.08 |
3000 |
12.8 |
21.2 |
4.5 |
|
130BF2000U30-310VD |
310 |
2 |
9.37 |
3000 |
17 |
28.1 |
6 |
|
注：电机可根据客户要求定制电机参数、出轴方式及添加适配减速箱、刹车器、编码器等！ |

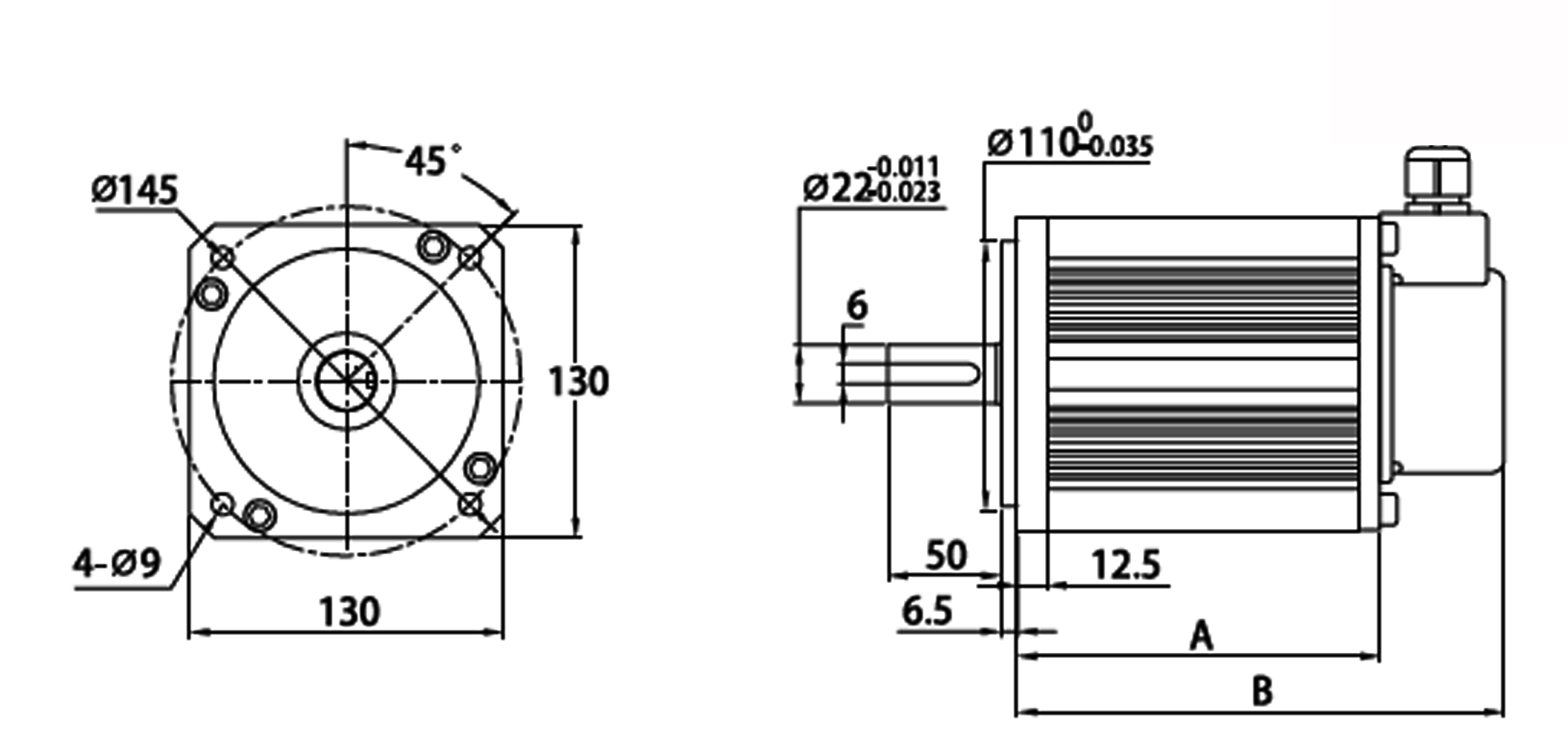

单位UNIT:mm(inch)
四、无刷电机应用领域:
菲诺尔无刷电机目前已广泛应用于工业自动化、物流分拣、医疗设备、智能家居、安防监控、工业风扇、光伏发电、风力发电等各行业！
我们可以根据您的要求改变电机轴的尺寸形状、绕线规格等 、如有需要请和我们公司的销售人员联系。
