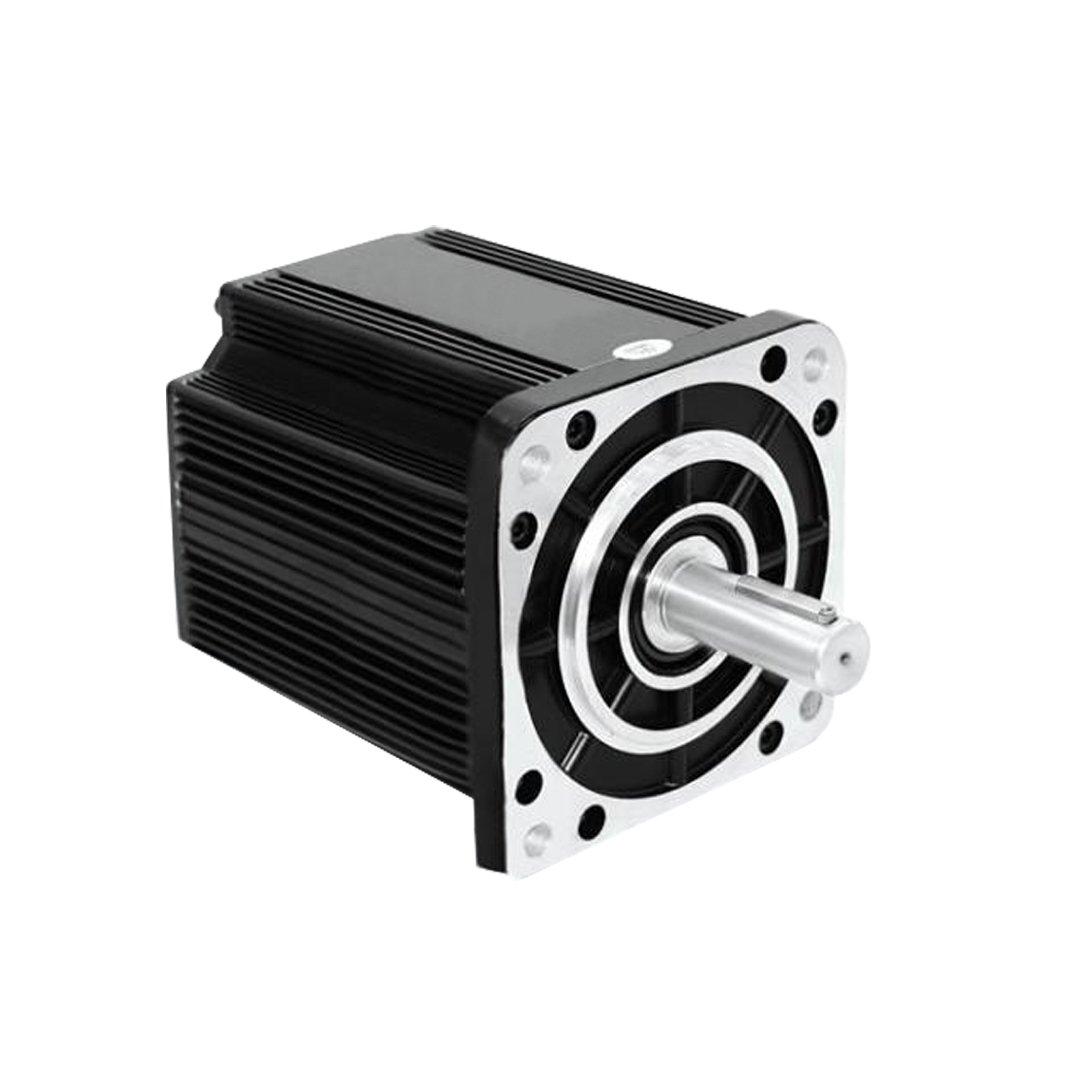

180无刷电机

一、概括：



 菲诺尔180mm系列直流无刷电机，基于业界先进的磁路设计方案。在选材上，采用稀土材料转子及菲诺尔斜绕组专利技术的有机结合，确保电机的输出力矩及动态响应指标最高。无刷电子换向，没有换向火花，安全、环保。没有齿槽效应，转子经动态平衡，运行宁静、平滑。无级调速，调速范围广，过载能力强。可内置驱动器电路；也很方便匹配不同的高精密齿轮减速箱，获得低转速时更大力矩输出。





二、产品特点：



●体积小，扭力大，噪音低，寿命长，效率高，精度准。

●输出轴径 、轴长、及出轴方式可根据用户需求订制。

●用户可选择有、无霍尔驱动。

●端盖可用铝合金或不锈钢材料。

●工作电压、运行转速可根据用户需求订制。200Rpm-40000Rpm

●电机极对数、霍尔传感器角度可根据用户需求订制。

●可选配：减速结构、刹车器、内置驱动器。

●轴承型式：含油轴承或滚动轴承。





三、规格参数：



型号 Model	额定电压 Rated voltage (VDC)	额定功率 Rated power (KW)	额定扭矩 Rated torque (Nm)	额定转速Rated speed (RPM)	额定电流 Rated electric current (A)	瞬时最大扭力Instantaneous torque (Nm)	最大功率Maximum power (KW)
180BF1300U10-24VD	24	1.3	12	1000	62	30	3.1
180BF2500U20-24VD	24	2.5	12	2000	123	30	6.3
180BF3800U30-24VD	24	3.8	12	3000	185	30	9.4
180BF1700U10-24VD	24	1.7	16	1000	82	42	4.2
180BF3400U20-24VD	24	3.4	16	2000	164	42	8.4
180BF5000U30-24VD	24	5	16	3000	246	42	12.6
180BF2600U10-24VD	24	2.6	25	1000	128	55	6.5
180BF5200U20-24VD	24	5.2	25	2000	257	55	13.1
180BF7900U30-24VD	24	7.9	25	3000	385	55	19.6
180BF3800U10-24VD	24	3.8	36	1000	185	70	9.4
180BF7500U20-24VD	24	7.5	36	2000	370	70	18.8
180BF5200U10-24VD	24	5.2	50	1000	257	110	13.1
180BF10500U20-24VD	24	10.5	50	2000	513	110	26.2
180BF1300U10-48VD	48	1.3	12	1000	31	30	3.1
180BF2500U20-48VD	48	2.5	12	2000	62	30	6.3
180BF3800U30-48VD	48	3.8	12	3000	92	30	9.4
180BF1700U10-48VD	48	1.7	16	1000	41	42	4.2
180BF3400U20-48VD	48	3.4	16	2000	82	42	8.4
180BF5000U30-48VD	48	5	16	3000	123	42	12.6
180BF2600U10-48VD	48	2.6	25	1000	64	55	6.5
180BF5200U20-48VD	48	5.2	25	2000	128	55	13.1
180BF7900U30-48VD	48	7.9	25	3000	192	55	19.6
180BF3800U10-48VD	48	3.8	36	1000	92	70	9.4
180BF7500U20-48VD	48	7.5	36	2000	185	70	18.8
180BF5200U10-48VD	48	5.2	50	1000	128	110	13.1
180BF10500U20-48VD	48	10.5	50	2000	257	110	26.2
注：电机可根据客户要求定制电机参数、出轴方式及添加适配减速箱、刹车器、编码器等！

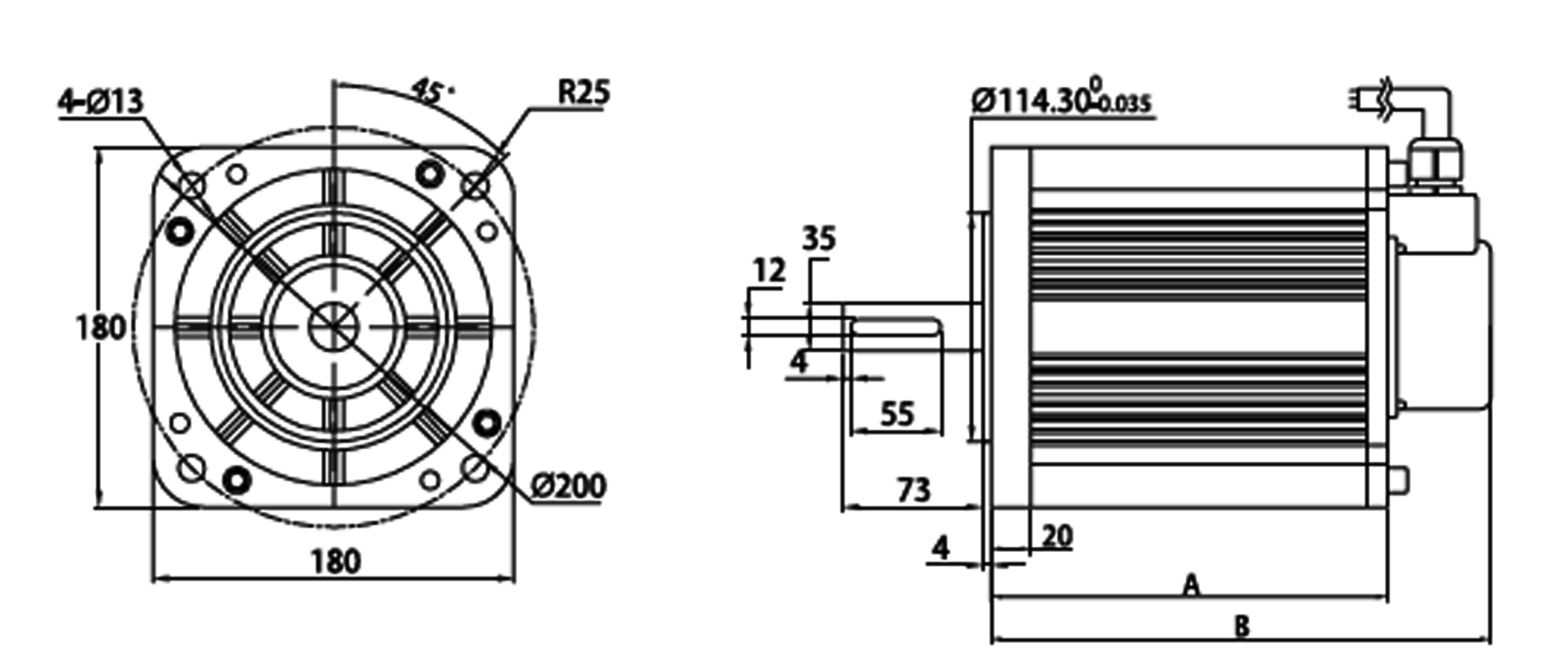

单位UNIT:mm(inch)





四、无刷电机应用领域:





菲诺尔无刷电机目前已广泛应用于工业自动化、物流分拣、医疗设备、智能家居、安防监控、工业风扇、光伏发电、风力发电等各行业！



我们可以根据您的要求改变电机轴的尺寸形状、绕线规格等 、如有需要请和我们公司的销售人员联系。
