永磁无刷一体机

一、概括：



         菲诺尔永磁无刷一体机是由电机本体和电机控制器组成，体积小、重量轻，是一种典型的机电一体化产品。采用创新性的设计，集低电压、大电流、大功率、高功率等特性于一身。是一种特别适用于液压动力单元和S2/S3工作制场合的电机。





二、产品特点：



●电动机的定子采用能耗低、端部紧凑等优点的集中式烧组；转子采用高性能永磁体；电动机内装有位置传感器。

●内置控制器控制核心采用高性能处理器，功率部件采用进口汽车级MOS管；

●先进的算法，实现宽范围的运行；

●具有优良的制热结构设计和温度监控功能，大大提高了控制器的高温环境适用能力；

●可靠完善的过热过流保护功能，采用热量积算限流算法，确保运行可靠；

●具有上电自检和运行状态监测功能，无论在启动还是运行过程中，如果异常，控制器立即停止输出，对操作者和车辆进行全面保护；

●可使用油门对电机进行无级调速控制；也可以使用简易开关实现对电机的启动操作。

●内置式正、反转开关；默认状态为顺时针旋转；

●低噪音：无电刷的摩擦，运行顺畅，噪音低；

●无火花：内置控制器，采用电子换向，无火花；

●高效率：效率≥93％，可节能30％以上；

●长寿命：易操作，使用寿命长，终身免维护；

●宽范围：可用于食品、药品精密电子等要求高的无尘车间和防爆场合；





三、规格参数：



序号	型号	额定功率	额定电压	工作制	额定转速  (r/min)	峰值转速  (r/min)	最大转矩	最大电流(A)
		（KW）	(VDC)				(N·m）
1	130YT600U27-24VD	0.6	24	S2(60min）	2700	3000	7	50
2	130YT800U23-24VD	0.8	24	S2(60min)	2300	2500	8	80
3	130YT1.0KU27-24VD	1	24	S2(30min)	2700	3000	8	80
4	130YT2.2KU27-24VD	2.2	24	S2(10min)	2700	3100	11	120
5	130YT2.2KU27-24VD	2.2	24	S2(15min)	2700	3100	11	120
6	130YT2.2KU23-24VD	2.2	24	S2(20min)	2300	2600	13	120
7	130YT3.0KU27-24VD	3	24	S2(5min)	2700	3100	14	160
8	130YT3.0KU16-24VD	3	24	S2(7min)	1600	2000	16	160
9	130YT4.0KU26-24VD	4	24	S2(3min)	2600	3100	17	220
10	130YT800U23-48VD	0.8	48	S2(90min)	2300	2500	13	45
11	130YT1.0KU28-48VD	1	48	S2(60min)	2800	3100	14	60
12	130YT2.0KU28-48VD	2	48	S2(50min)	2800	3100	15	60
13	130YT3.0KU27-48VD	3	48	S2(50min)	2700	3100	18	90
14	130YT4.0KU28-48VD	4	48	S2(15min)	2800	3100	20	110
15	130YT2.0KU27-60VD	2	60	S2(60min)	2700	3100	15	60
16	130YT3.0KU27-60VD	3	60	S2(50min)	2700	3100	18	80
17	130YT1.0KU27-72VD	1	72	S2(60min)	2700	3100	15	50
18	130YT2.0KU27-72VD	2	72	S2(60min)	2700	3100	16	60
19	130YT2.0KU23-72VD	2	72	S2(60min)	2300	2600	18	60
20	130YT3.0KU27-72VD	3	72	S2(50min)	2700	3100	20	80
21	130YT4.0KU24-72VD	4	72	S2(25min)	2700	3100	20	80
22	130YT5.0KU30-72VD	5	72	S2(8min)	3000	4000	23	110
23	130YT2.0KU26-80VD	2	80	S2(60min)	2600	2800	20	60

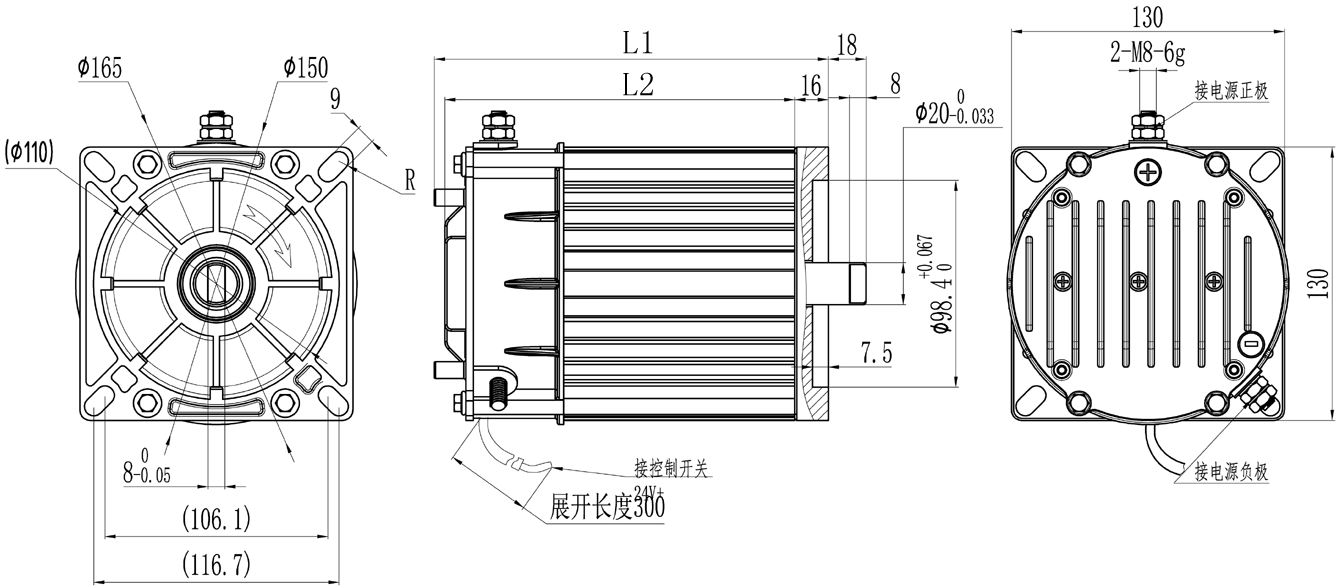

单位UNIT:mm(inch)





四、无刷电机应用领域:





菲诺尔无刷电机目前已广泛应用于工业自动化、液压、物流分拣、医疗设备、智能家居、安防监控、工业风扇、光伏发电、风力发电等各行业！



我们可以根据您的要求改变电机轴的尺寸形状、绕线规格等 、如有需要请和我们公司的销售人员联系。
